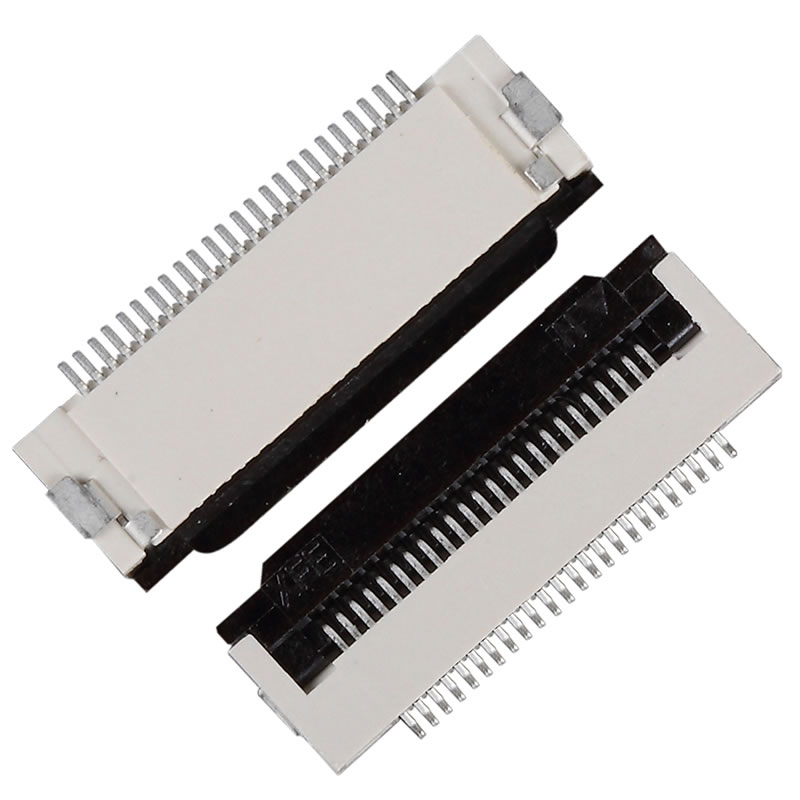

凯发平台-凯发娱乐官网中的“前翻”和“后翻”主要指的是fpc（柔性印刷电路）插入时其金手指朝向的不同方向，以及连接器盖子（压盖）的开启方向，适用于不同的结构空间和安装需求。以下是两者的主要区别：

一、定义对比：

类型定义 fpc金手指朝向适用方向

前翻（top contact）连接器盖子向前方（靠近插入方向）翻开面向连接器上方（翻盖面）适合上方有空间操作的安装方式

后翻（bottom contact）连接器盖子向后方（远离插入方向）翻开面向连接器底部适合下方走线，或上方空间有限的设备

二、结构特点：

前翻连接器：

压盖开启方向与fpc插入方向相同

fpc金手指面朝上

从上方接触的安装方式，通常称为上接触型

后翻连接器：

压盖开启方向与fpc插入方向相反

fpc金手指面朝下

从下方接触的场景，通常称为下接触型

三、实际选型建议：

如果你的设备中fpc布线面在上方，选用前翻（上接触）；

如果布线面在下方，选用后翻（下接触）；

注意fpc设计阶段就需确定金手指方向，避免插不进去或接触不良。

四、简单记忆方法：

“前翻接上面，后翻接下面”
