wafer连接器和排针排母（pin header & female header）在电子连接器领域中有一定的区别，主要体现在结构、应用场景和连接方式上：

1.结构区别

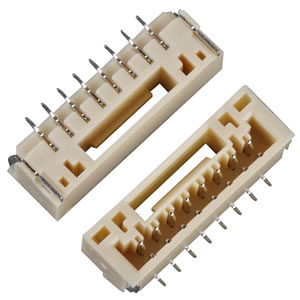

· wafer连接器

· 由塑料座（housing）金属端子（terminal）组成。

· 端子通常采用压接（crimping）或直插（press-fit）方式固定在塑料座内。

· 主要用于线对板（wire-to-board）连接。

· 多数情况下需要与排线（如jst、molex、amp等类型）配合使用。

· 排针排母（pin header & female header）

· 排针（pin header）：由塑胶座 金属引脚（通常为方针或圆针）组成，一般焊接在pcb上。

· 排母（female header）：内部带有金属弹片结构，可与排针插接，形成板对板（board-to-board）或线对板连接。

· 主要用于信号和电源连接，通常应用于pcb之间的模块连接。

2. 连接方式

· wafer连接器：一般用于线对板连接，需要与对应的线束端子配合使用。

· 排针排母：一般用于板对板或线对板连接，通过直接插拔形成连接，通常用于可插拔式的模块设计。

3. 应用场景

· wafer连接器：常用于小型电路板、家电、汽车电子、电源、led照明、智能家居硬件等需要线束连接的场合。

· 排针排母：广泛应用于计算机主板、嵌入式系统、工业控制、模块化设备、通信设备等。

4. 规格与封装

· wafer连接器：常见规格如1.0mm、1.25mm、2.0mm、2.54mm等间距，通常带防呆设计。

· 排针排母：常见规格如1.27mm、2.0mm、2.54mm、5.08mm等，可分为单排、双排或多排结构。

5. 选择建议

· 如果需要线束连接，建议使用wafer连接器，可以配合端子和排线实现稳定的连接。

· 如果需要模块化的pcb连接，建议使用排针排母，方便插拔和维护。

总的来说，wafer连接器和排针排母各有适用的场景，具体选择要根据产品设计需求来定。
